產品詳情

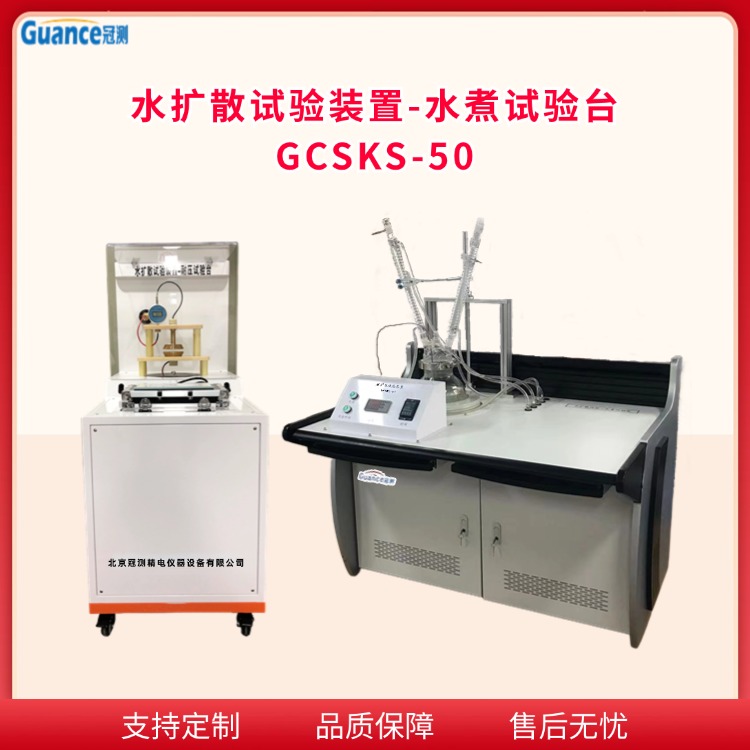

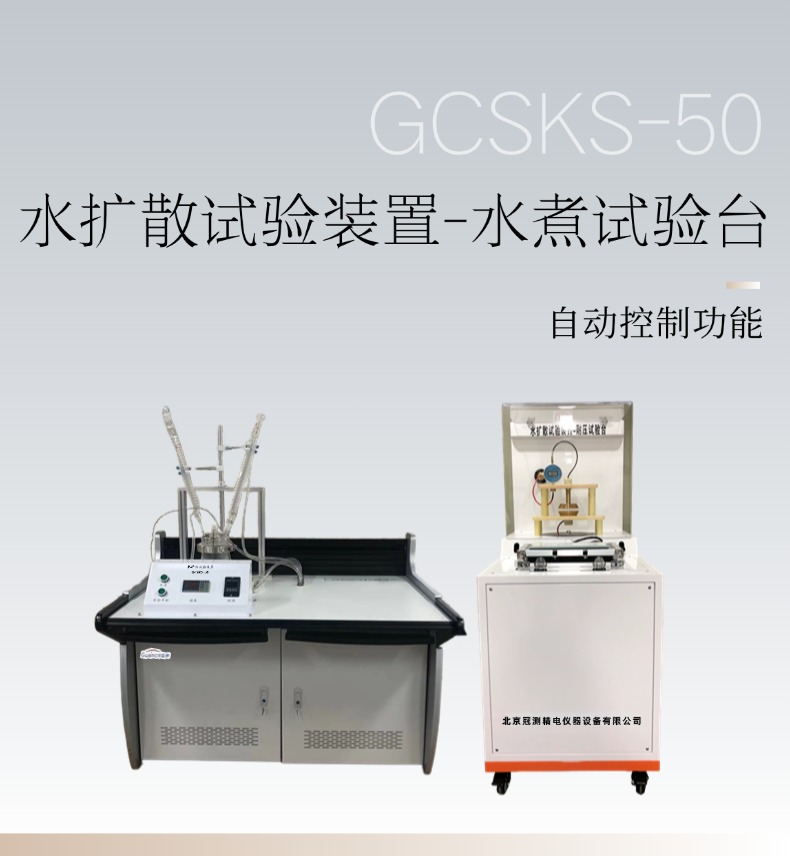

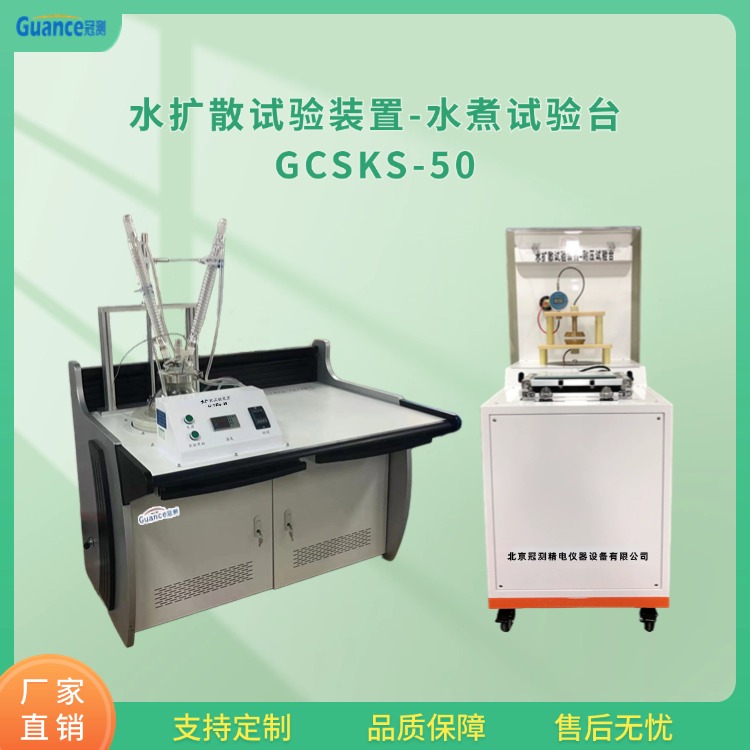

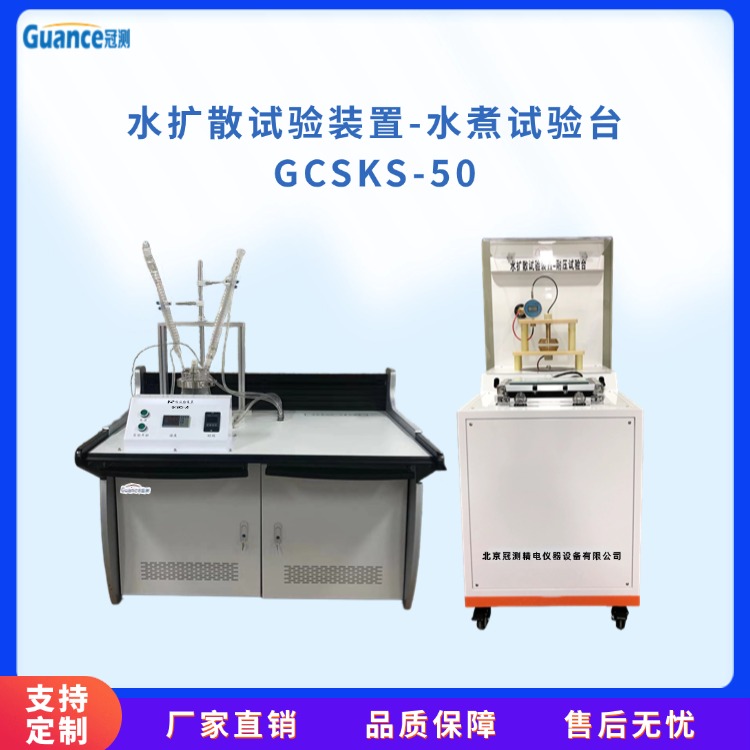

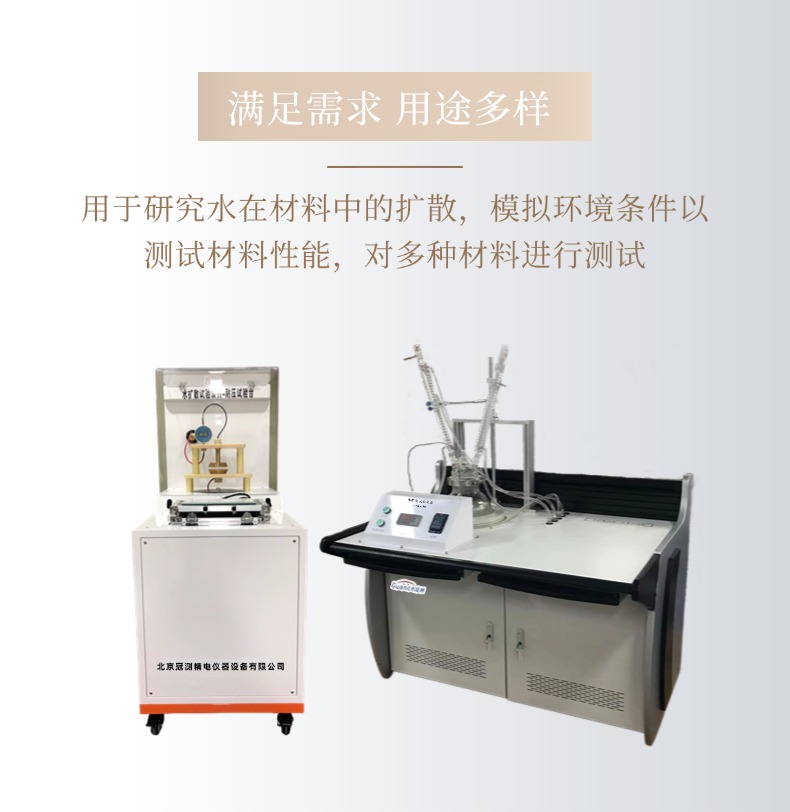

水擴散試驗裝置
GCSKS-50
一、參照標準
-GB/T 19519-2014
“架空線路絕緣子 標稱電壓高于1000V交流系統用懸垂和耐張復合絕緣子 定義、試驗方法及接收準則”
-GB/T 22079-2008
“標稱電壓高于1000V使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接受準則”
-GB/T 20142-2006
標稱電壓高于1000V的交流架空線路用線路柱式復合絕緣子-定義、試驗方法及接收準則
二、適用電網物資檢測導則（2017年版）試驗名稱
第26章 懸式復合絕緣子
芯棒水擴散試驗 B級
三、試驗要求

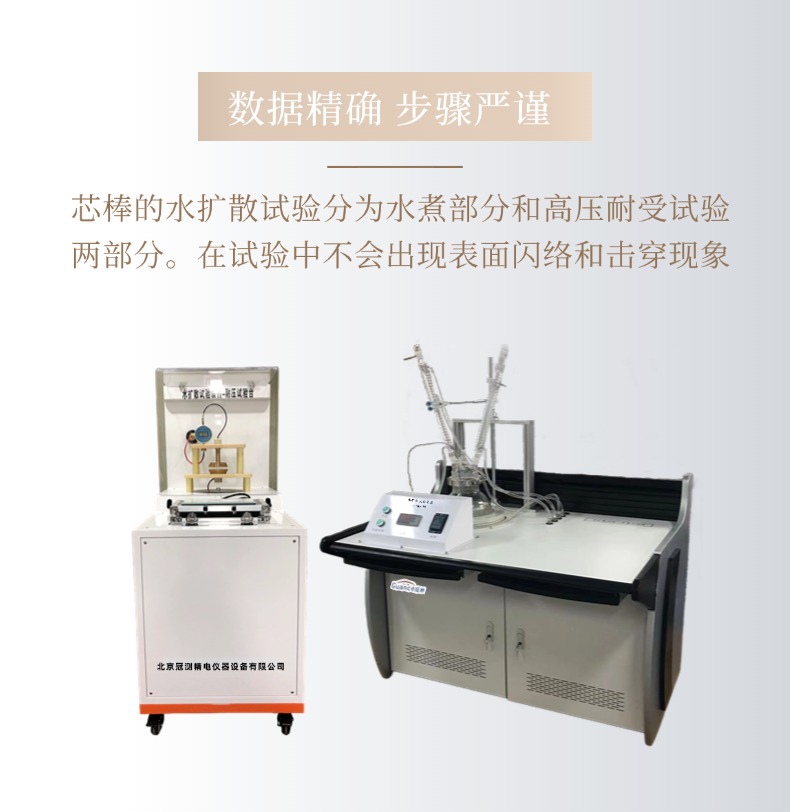

芯棒的水擴散試驗分為水煮部分和高壓耐受試驗兩部分。標準GB/T19519-2014中規定在試驗中不會出現表面閃絡和擊穿現象，且泄漏電流不超過100uA。

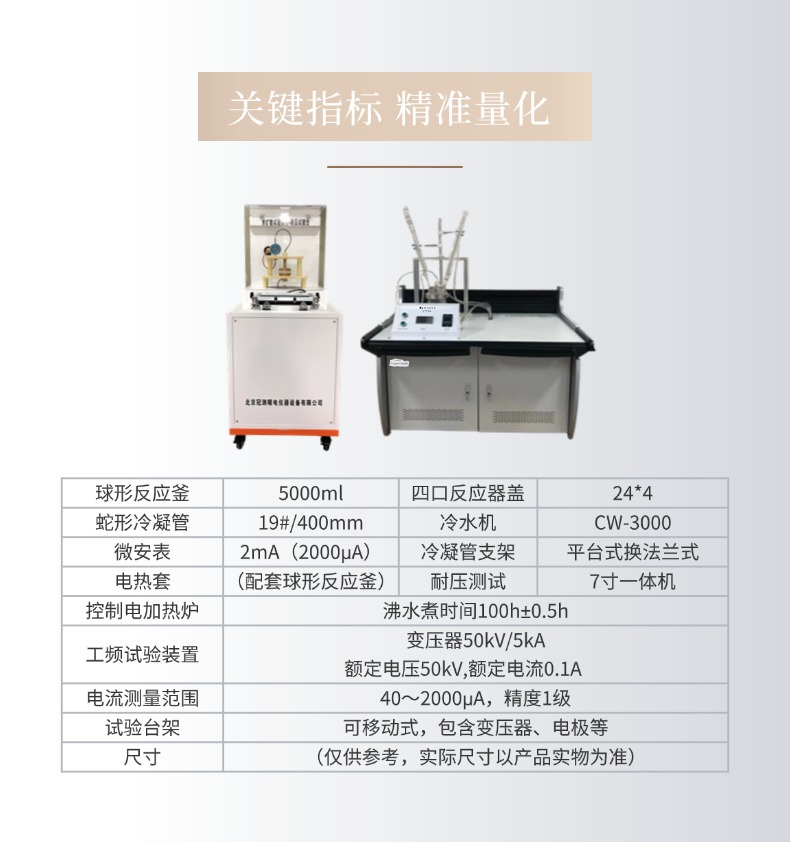

四、技術參數：
1）沸煮容器：
球形反應釜 5000ml
四口反應器蓋 24*4
蛇形冷凝管 19#/400mm
冷水機 CW-3000
微安表 2mA（2000μA）
冷凝管支架 平臺式換法蘭式
電熱套（配套球形反應釜）
耐壓測試7寸一體機
1L燒杯
放電棒
2) 恒溫控制電加熱爐: 沸水煮時間100h±0.5h；
3) 工頻試驗裝置：變壓器 50kV/5kA
額定電壓50kV,額定電流0.1A；
泄漏電流測量范圍：40～2000μA，精度1級；
試驗臺架：可移動式，包含變壓器、電極等；

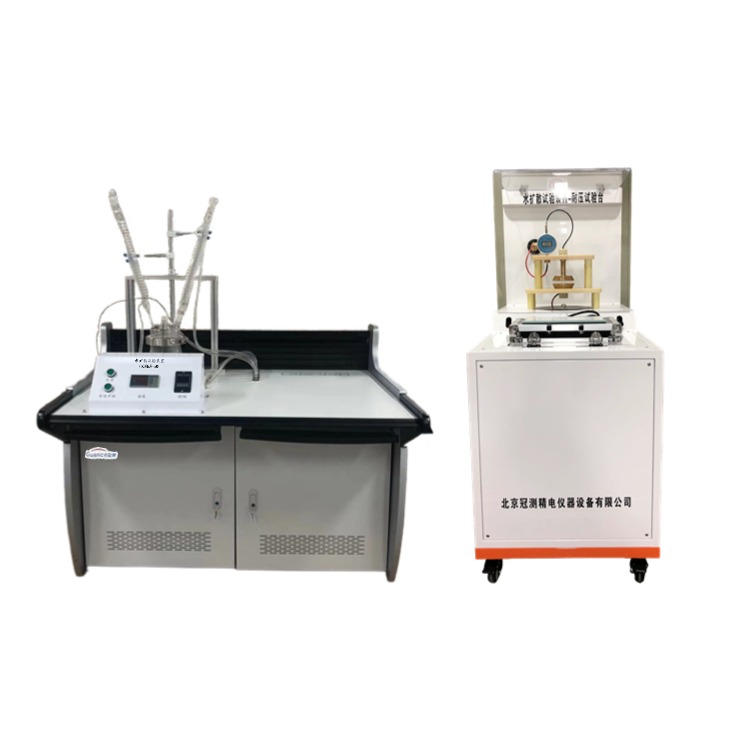

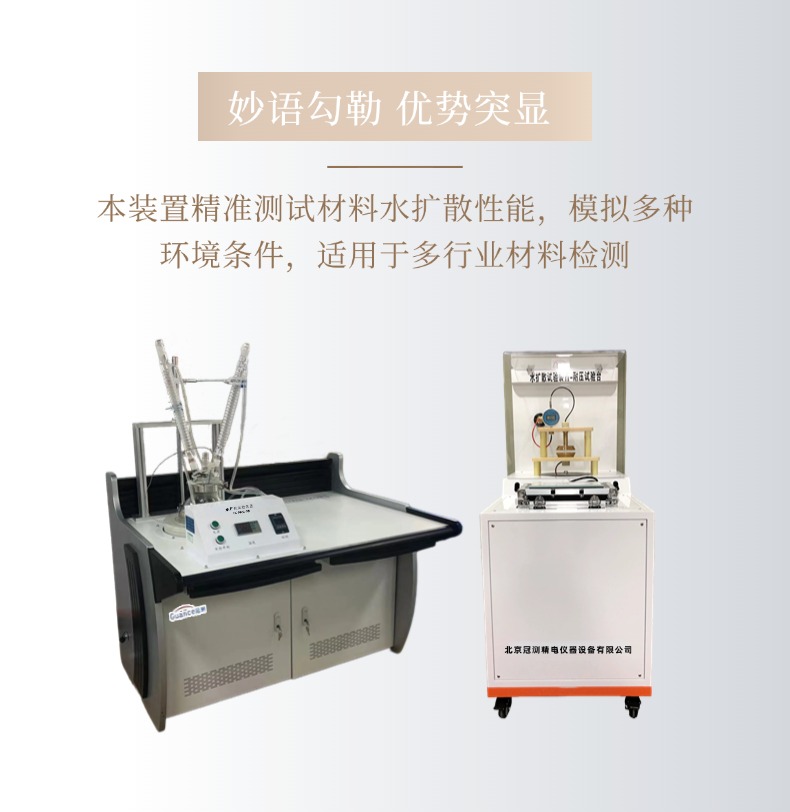

五、設備結構
本設備含水煮部分和試品施加電壓泄漏電流的測量部分。
高壓控制系統由控制器、變壓器、試驗臺、泄漏電流測量部分、水煮裝置組成。變壓器中自帶整流硅堆，使用交流試驗是可以插入硅堆短路棒，此時變壓器的輸出電壓為交流電壓。
控制臺由機柜、加熱裝置、變液壓控制箱、水循環冷卻裝置組成。
控制箱由高壓電壓、電流表、定時器、電流繼電器、自動調壓器等組成。接入220V AC。
兩個電極用螺紋分別固定在試驗基座和可移動導桿上。兩個電極分別于變壓器高壓端和通過泄漏電流測量裝置與地相連。
